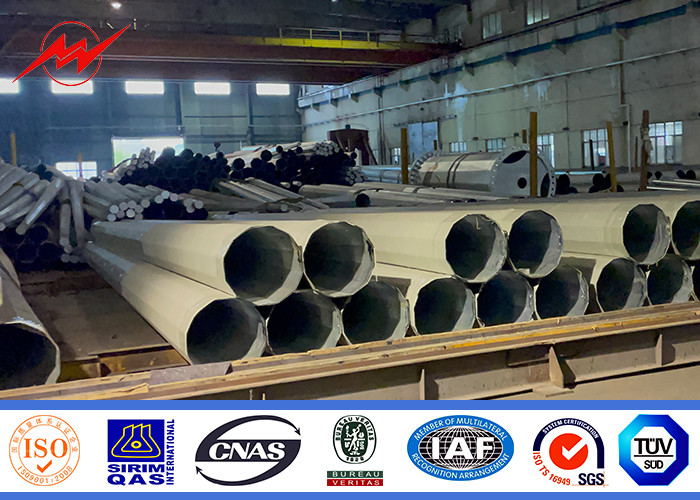

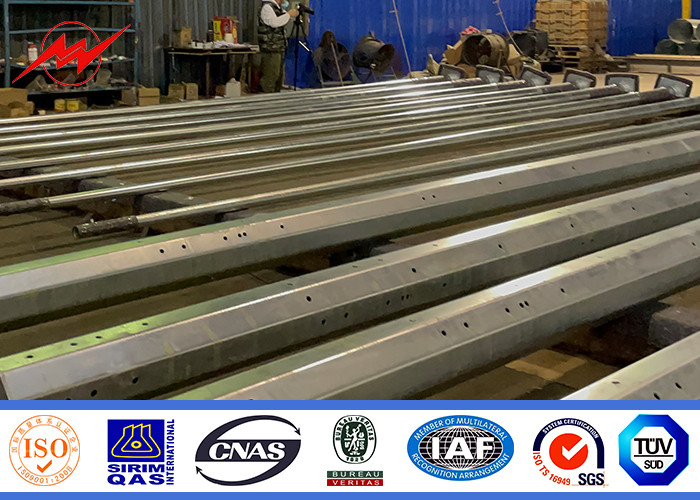

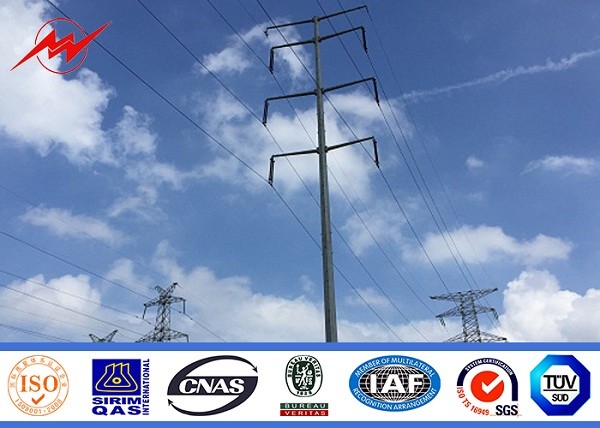

Bitumen Power Transmission Pole Baja listrik 69KV GR50 30m/S
Bintang Transmisi Daya Bitumen
,Tulang baja transmisi listrik 69KV
,GR50 tiang transmisi listrik
Kutub Transmisi Daya Bitumen Kutub Daya Listrik Kutub Transmisi Baja
Spesifikasi:
|
Jenis Panjang |
45 kaki | 50 kaki | 55 kaki | 60 kaki | 65 kaki | 70 kaki |
| 13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35m | |
| B (0°-2°) | ||||||
| Diameter atas (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diameter punggung (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| Diameter atas (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diameter punggung (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| Diameter atas (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diameter punggung (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| Diameter atas (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diameter punggung (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Ketebalan (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| Diameter atas (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diameter punggung (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| Diameter atas (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diameter punggung (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| Diameter atas (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diameter punggung (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| Diameter atas (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diameter punggung (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Ketebalan (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Pemasangan
- Hapus semua peralatan di tiang selama perakitan.
-Lingkarkan selimut di sekitar poros epole dari setiap bagian.
- Pasang tongkat di bagian atas ke satu blok katrol.
- Sling pada bagian bawah yang erat diikat dan diikat di pusat gravitasi.
-Membuat tiang baja vertikal dengan mengencangkan sling dari bagian atas.
- Perbaiki tiang baja.
-Lepaskan tongkatnya.
Pengemasan & Pengiriman

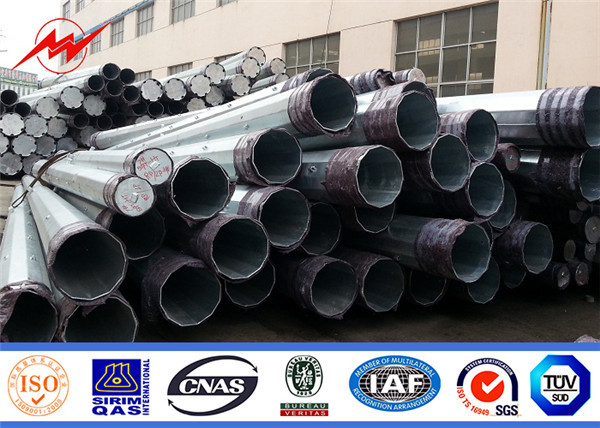

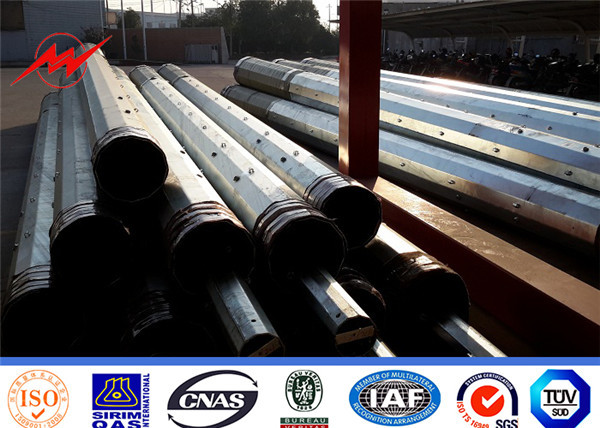

tiang kami seperti biasanya menutupi dengan Mat atau bal jerami di atas dan bawah dan kayu di antara tiang untuk menghindari kerusakan pada galvanisasi tiang, bagaimanapun juga dapat mengikuti oleh klien diperlukan,Kapasitas muatan 40HC atau OT dapat dihitung berdasarkan spesifikasi dan data klien yang sebenarnya.
FAQ:
1.Istilah Harga: EXW, FOB, CFR atau CIF.
Harga termasuk poros tiang, base plate, cross arm dan bagian jangkar.
Pelabuhan pengiriman: Pelabuhan Shanghai. Untuk harga FOB, CFR atau CIF, silakan tentukan model yang tepat yang Anda butuhkan,dan beri tahu kami jumlah pesanan Anda sehingga kita dapat menghitung biaya transportasi lokal dan pengiriman laut.
2. MOQ: 1 set untuk disesuaikan
3.Pembayaran: Biasanya 30% dengan T/T sebagai deposit, saldo dengan T/T atau L/C pada saat melihat sebelum pengiriman.
4.Waktu pengiriman: barang dapat siap untuk pengiriman dalam waktu 10 hari kerja setelah menerima setoran.
5Garansi: 30 tahun
6.Pengolahan permukaan: Hot dip galvanisasi
Tes:
Sebelum loading, kami dapat melakukan tes tegangan sesuai dengan kebutuhan pelanggan.
