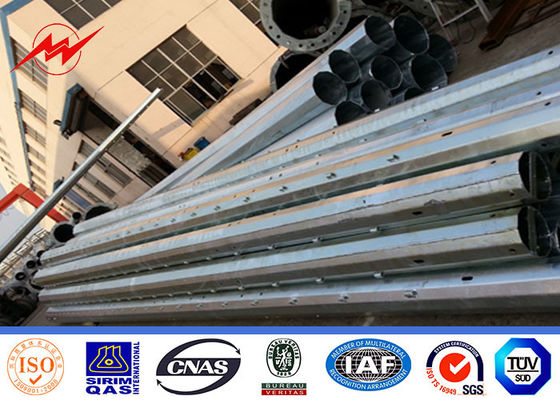

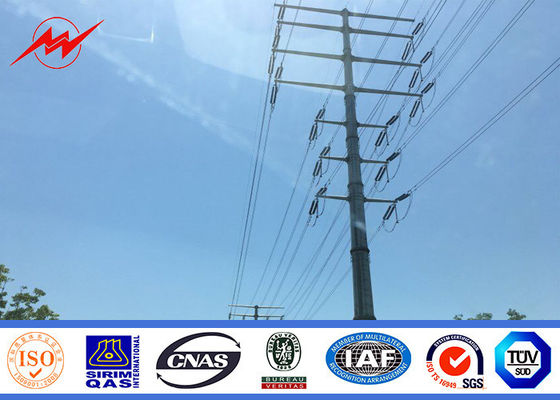

Transmisi Baja Sudut Tiang Ganda Tubular Sirkuit 220kv 132kv Daya Menara Tegangan Tinggi
tiang lampu komersial
,tiang lampu logam
Bima Sakti membuat berbagai macam tiang untuk industri utilitas. Tiang-tiang baja ini dirancang dan diuji untuk memastikan ketahanan tikungan, kapasitas muatan, dan ketinggian semua memenuhi persyaratan untuk penerapan menara. Tersedia gaya anchored dan / atau embed langsung.
Catatan umum:
Gambar pabrikan tersedia untuk semua kutub
Polandia dapat dimodifikasi untuk konfigurasi apa pun
Lengan transmisi dan distribusi tersedia untuk semua persyaratan
Tiang surplus tambahan sedang dalam proses katalogisasi dan ditambahkan ke daftar ini
Hubungi kami untuk menjual tiang baja surplus Anda.
Tambahan 30 tiang elips dengan pelat poros tebal tersedia untuk area sempit, terutama di belakang trotoar.
Lembar Data Teknis (F = 5KN)
| Dimensi | 10 m | 11 m | 11,8 m | 13 m | 14 m | 16 m | 18 m |
| DI (mm) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 (mm) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T (mm) | 3 | 3 | 3 | 3 | 3.5 | 3,75 | 3,75 |
| h (m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Jenis Koneksi
1. Tipe Bersama
2. Jenis Flange
Aksesori standar
-Piring atas
-Pelat dasar
Strip bawah
-Lubang standar
-Bimbing anak tangga
Baut -Anchor
- Perlindungan bitumen
-Penandai cat
- Tangga yang bisa dilepas
Jenis Yayasan yang Tersedia
Penanaman Langsung
Baut Jangkar / Pelat Dasar
Caisson Baja Getaran
Selesai tersedia
Galvanis per ASTM A123
Cat di atas galvanis, cat di atas baja hitam
Lapisan bubuk
Fitur Standar dipasang di tanah dan pelat dasar
Di-Tanah Terpasang:
Poros tiang 12 sisi
Tutup atas dilas
Lubang pemasangan (sesuai spesifikasi Anda jika diperlukan)
Plat identifikasi
Titik bumi M12 250mm di atas garis tanah nominal
M24 mur 250mm di atas garis tanah nominal (untuk membantu mengangkat)
Perlindungan korosi in-ground tambahan 200mm di atas hingga 400mm di bawah garis tanah nominal
Tali anti-tenggelam
Hot dip selesai galvanis
Pelat Dasar Dipasang:
Poros tiang 12 sisi (40kN hingga 80kN)
Poros tiang 16-sisi (100kN & 120kN)
Tutup atas dilas
Lubang pemasangan (sesuai spesifikasi Anda jika diperlukan)
Plat identifikasi
Titik bumi M12 250mm di atas dasar tiang
Dua gusset pengangkat di pelat dasar
Baut jangkar, templat, mur & ring
Hot dip selesai galvanis
Informasi untuk penyelidikan atau pembelian
- Tinggi dan kekuatan tiang baja
-Jenis dan panjang lengan lintas, posisi untuk memasang di tiang baja
-Metode untuk memperbaiki lengan silang (gunakan baut untuk menghubungkan atau menggunakan satu atau dua templat untuk mengelas tiang baja untuk memasang lengan silang)
- Faktor keamanan tiang baja
-Kecepatan angin
-Jenis pendakian anak tangga
Port -Tujuan
-Lain.

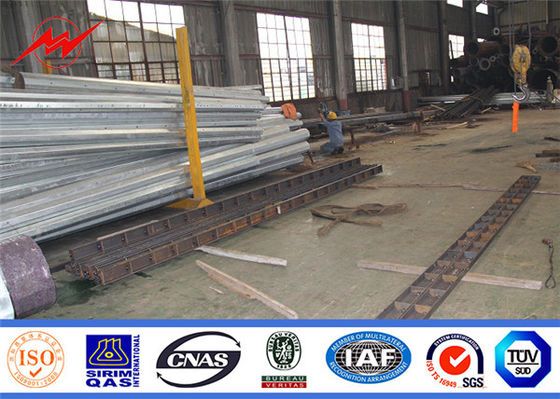

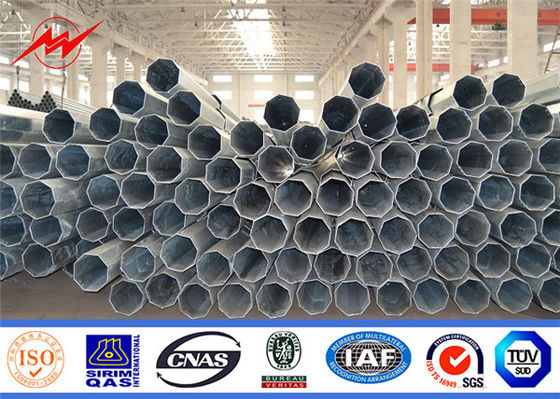

Lebih banyak gambar:
Pengenalan perusahaan:
Jiangsu Bima Sakti Steel Poles yang didirikan pada tahun 1991 terletak di Wuxi, Cina Timur, dekat salah satu pelabuhan laut terbesar di Cina, Shanghai, Port.
Perusahaan kami memiliki 24 tahun pengalaman memproduksi kutub baja termasuk tiang listrik transmisi, tiang lampu jalan, tiang tiang tinggi dan sebagainya.
Kami diekspor ke negara-negara luar negeri sejak 1991 dan produk kami telah dikirim ke lebih dari 70 negara dan wilayah, termasuk Amerika, Australia, Rusia, Jerman, Span, Filipina, Malaysia, Afrika, dan sebagainya.
Kami adalah pemasok dari banyak proyek besar di banyak negara, seperti tiang lampu jalan Menara Dubai. Tiang tiang tinggi untuk Pertandingan Olimpiade Musim Dingin Sochi dan sebagainya.
