Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | 11M Electric Power Pole | Mounted Type: | Pemakaman |
---|---|---|---|
Tinggi: | 11m | Tegangan: | 10kv sampai 400kv |
Fungsi: | Lini transmisi | Penampilan: | Tubular, segitiga, sudut, kisi |
Standar pengelasan: | AWS D 1.1 | Standar galvanisasi: | ASTM A 123 |
Cahaya Tinggi: | tiang listrik logam,tiang listrik |

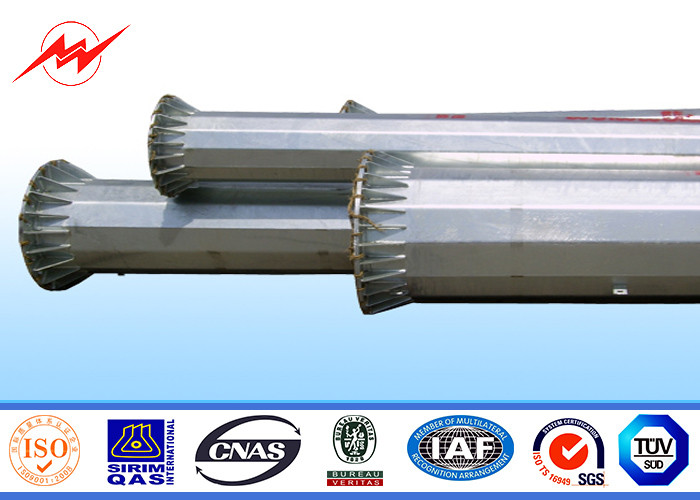

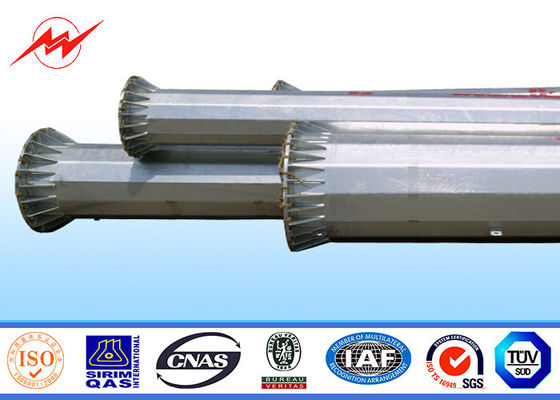

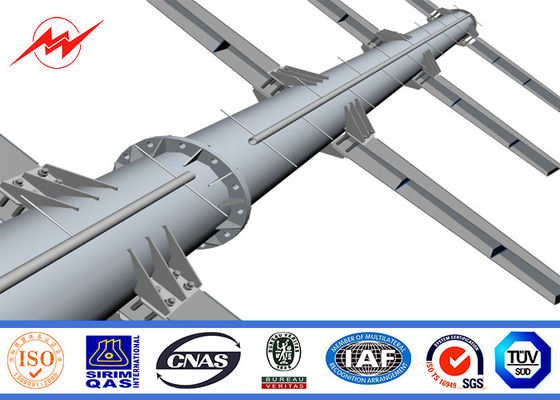

11M baja galvanis tiang daya listrik untuk saluran transmisi overhead
Jalur transmisi listrik di atas dengan tiang poligon dilipat baja telah terbukti sangat menarik karena kapasitasnya yang besar untuk membawa beban torsi - yang menjamin keandalan operasional terbaik. Tiang transmisi daya Bimasakti dirancang sesuai dengan EN, yang berarti kesesuaian penuh dengan standar internasional.
Deskripsi Cepat
Tiang transmisi listrik dan distribusi
Untuk struktur transmisi dan distribusi listrik
Bentuk bulat atau kerucut dengan ketinggian 8m sampai 15m
Dengan hot dip galvanize atau painted finish
Lembar Data Teknis (F = 8 KN)
Dimensi | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
DI (mm) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
D2 (mm) | 415 | 440 | 455 | 465 | 490 | 530 | 570 |
T (mm) | 3.5 | 3.5 | 3.5 | 3.75 | 3.75 | 4 | 4 |
h (m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Tipe koneksi
1. Tipe Bersama

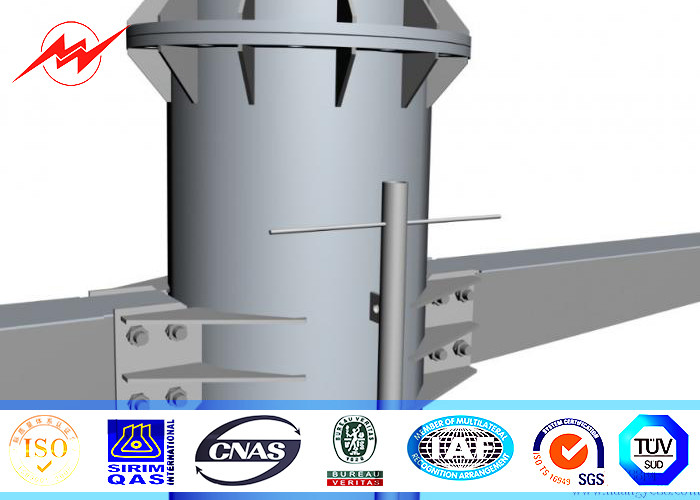

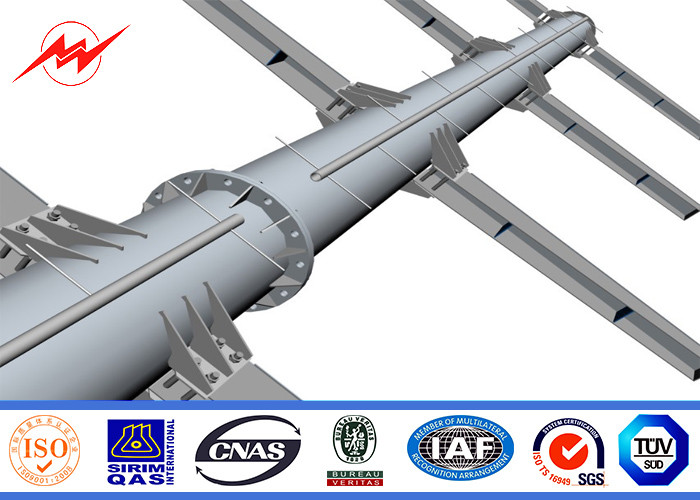

2. Tipe Flange
Aksesori Standar
-Top piring
-Pelat dasar
-Bottom strip
- Lubang standar
-Tonton anak tangga
-Anchor baut
-Bitumen perlindungan
-Painted marking
-Menaiki tangga
Jenis Foundation yang Tersedia
Direct Embedment
Jangkar Baut / Pelat Dasar
Vibratory Steel Caisson
Tersedia Selesai
Galvanis per ASTM A123
Cat diatas galvanis, cat di atas baja hitam
Lapisan bubuk
Fitur standar pelat di dalam tanah dan dasar dipasang
Di-Ground Mounted:
Poros tiang 12 sisi
Top top dilas
Memasang lubang (sesuai spesifikasi Anda jika diperlukan)
Plat identifikasi
Titik bumi M12 250mm di atas garis tanah nominal
M24 kacang 250mm di atas garis tanah nominal (untuk membantu mengangkat)
Tambahan perlindungan korosi di dalam tanah 200mm di atas sampai 400mm di bawah garis dasar nominal
Anti-wastafel tali
Hot dip galvanized finish
Base Plate Mounted:
Poros tiang 12 sisi (40kN sampai 80kN)
Poros tiang 16 sisi (100kN & 120kN)
Top top dilas
Memasang lubang (sesuai spesifikasi Anda jika diperlukan)
Plat identifikasi
Titik bumi M12 250mm diatas dasar tiang
Dua mengangkat gussets di pelat dasar
Baut jangkar, tempel, mur & mesin cuci
Hot dip galvanized finish
Galeri Produk
Informasi untuk penyelidikan atau pembelian
Tinggi dan kekuatan tiang

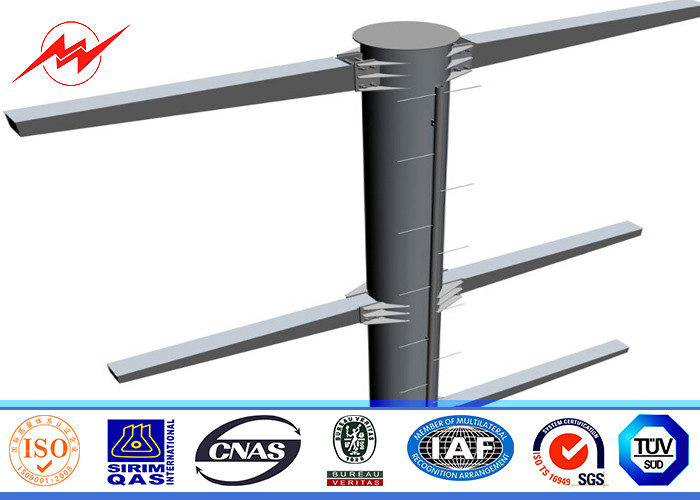

-Cross arm type dan length, posisi untuk memasang di tiang baja
- Cara untuk memperbaiki lengan silang (gunakan baut untuk menghubungkan atau menggunakan satu atau dua tempel untuk dilas di tiang baja untuk memasang lengan silang)
- Faktor keamanan dari tiang baja
-Kecepatan angin
-Tampilan memanjat anak tangga
-Destinasi port
-Lain.
Desain
Pendahuluan Perusahaan:
Jiangsu Milky Way Steel Poles yang didirikan pada tahun 1991 terletak di Wuxi, Cina Timur, dekat salah satu pelabuhan laut terbesar di Cina, Shanghai, Port.
Perusahaan kami memiliki 24 tahun pengalaman dalam memproduksi tiang baja termasuk tiang daya transmisi, tiang lampu jalan, tiang tiang tinggi dan sebagainya.
